V490 Vergaser




LA490 Vergaser

Immer wieder kommt es zu Fragen beim reinigen, beim zerlegen und bei der Einstellung des Vergasers vom Lombardini Motor LA490 der bei dem Hakotrac 1200 und V490 verbaut ist. Hier findest Du einige Hinweise rund um den Vergaser. Die Fotos können durch anklicken vergrößert werden.

Leerlaufgemisch Einstellung:

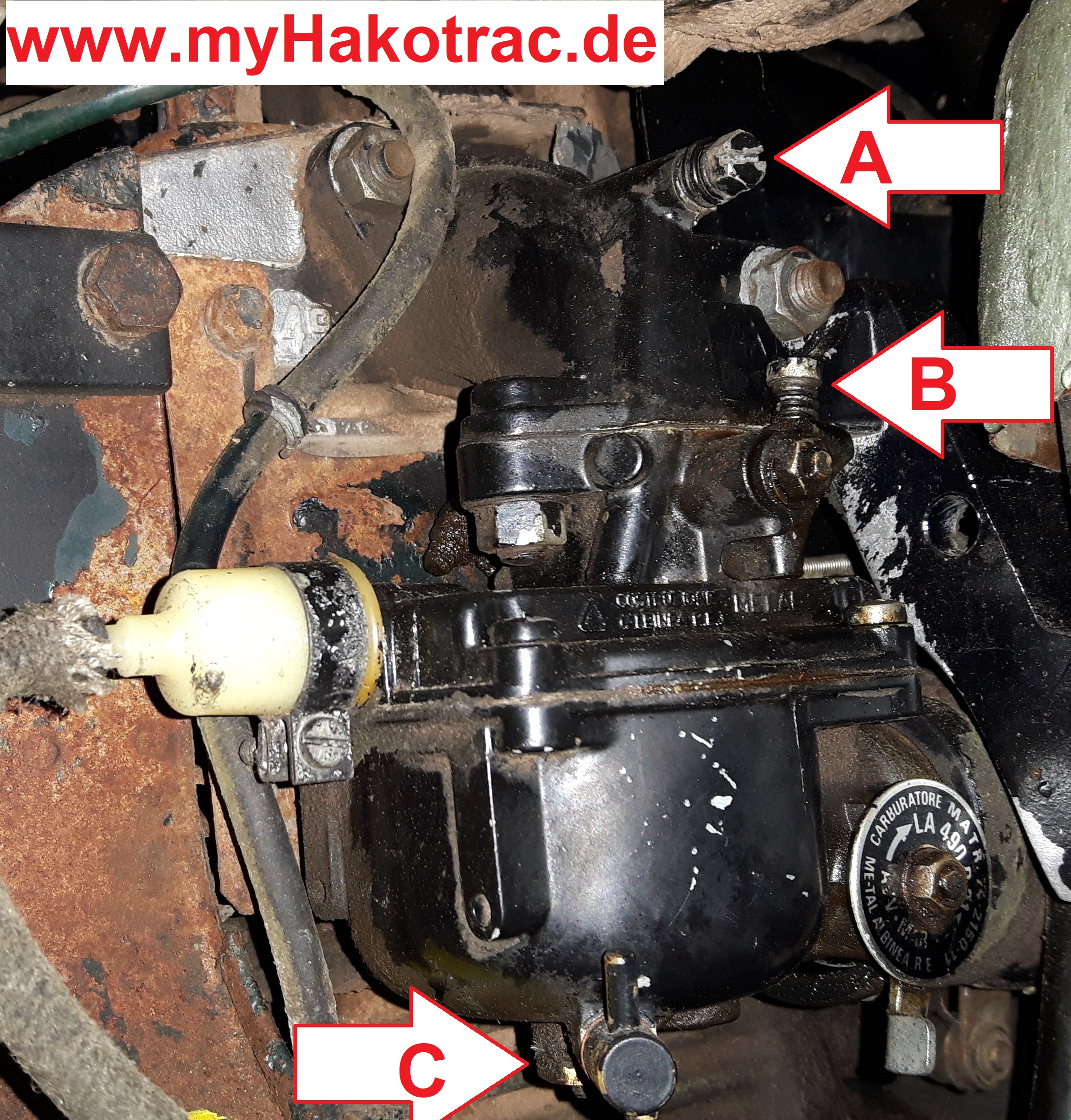

Mit der Gemischregulierschraube A kann man das Kraftstoff Luft Gemisch einstellen. Beim Einschrauben der Einstellschraube A wird die Mischung magerer, beim Ausschrauben wird sie fetter.
Eine dunkelbraune bis schwarze Zündkerze deutet darauf hin, dass der Motor zu wenig Luft – meistens aber zu viel Benzin erhält.
Eine weiße Kerze deutet darauf hin, dass der Motor zu viel Luft oder zu wenig Benzin erhält.

Leerlauf Drehzahleinstellung:

Beim Einschrauben der Schraube B erhöht sich die Leerlaufdrehzahl, beim Ausschrauben erniedrigt sie sich.

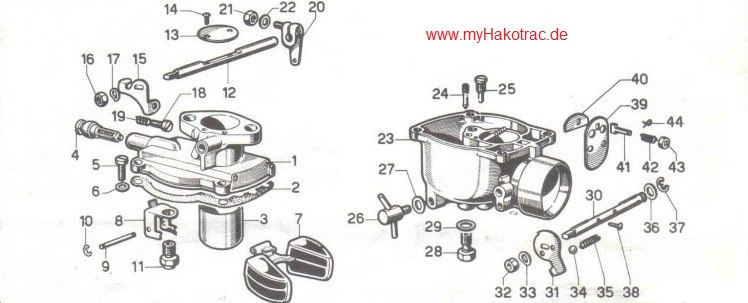

Hier eine Explosionszeichnung mit Bezeichnung der Einzelteile des LA490 Vergaser´s,

Zum Reinigen des Vergasers die Leerlaufdüse 24 im Schwimmergehäuse und Hauptdüse 28 abschrauben und kräftig durchblasen

1Vergaserdeckel16Mutter 3 x 0,531Hebel
2Dichtung17Unterlegscheibe32Mutter 5 x 0,8
3Lufttrichter18 Schraube33Unterlegscheibe
4Kraftstofffilter19 Feder34Kugel 3/16″
5Schraube 5 x 0,820Anschlussklemme35Feder
6Unterlegscheibe21Mutter 5 x 0,836 Unterlegscheibe
7Schwimmer22Unterlegscheibe37Drahtsprengring
8Lager23Vergasergehäuse38Schraube 4 x 07
9Zapfen24Leerlaufdüse39Starterklappe kompl.
10Drahtsprengring25Mischrohr40Ventil
11Nadelventilsitz kpl.26Ablassschraube41Zugstange
12Drosselklappe kpl.27 Dichtung42Feder
13Drosselklappe28Hauptdüse kompl.43Korb
14Schraube 3 x 0,529Dichtung44Splint
15 Regler Winkelstück kompl.30Starterklappenwelle kompl.
